 金山頂尖打造大興區視頻會議系統 2016-03-08

發布者:系統管理員

用戶名稱:北京市大興區教師進修學校



用戶需求:大興教委需要建立一套穩定性高,應用效果好的視頻會議系統,此系統實現大興教委、大興教委下屬機構單位及中小學、幼兒園等200個機構共同召開遠程視頻會議、遠程培訓、遠程監控圖像傳輸?shù)裙δ堋?/span>



應用產品:

華為MCU VP8660、華為SMC2.0、華為應急指揮管理系統軟件、華為TE50-1080P30、NEC X464UNV 3*6、康佳LED55M3500PDF、金山頂尖定制電視墻服務器、快捷CR-PGMIII、快捷CR-POWER8III、快捷CROSS-MAX3232、蘋果iPad Air MD795CH/A、湖山-CH504、湖山-GP404、湖山-GDS12.8、湖山-PE4250、湖山-DS-U16C及松下AG-HPX260MC。



技術方案:

項目主要包括拾音系統、擴聲系統、顯示系統、采集系統、矩陣切換系統及中控系統。金山頂尖對原有嵌入式硬件MCU升級(支持200個高清終端的接入),在所有會場點各配置一套高清視頻會議終端及所有會場根據需要配置相應的攝像機和麥克風,根據各個機構會場的應用配置相關擴音設備,對現有的網絡進行改造,支撐此次擴建系統的建設。建設高清視頻會議系統,通過IP網絡連接本次建設的學校,可以任意兩個地點之間以及多點之間均可以召開高清會議,提升大興教委整體執行力和對客戶需求響應速度。

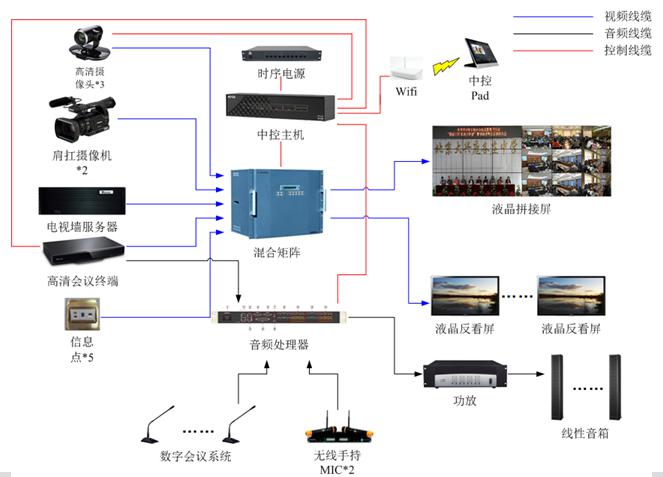

1系統組網圖

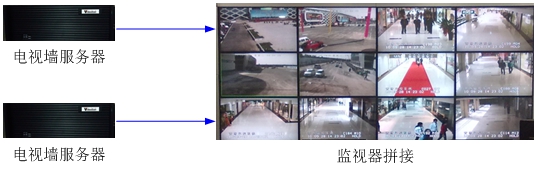

2設備間主要設備組網

系統組成:

1. 視頻輸入

(1) 主會場:

 攝像機:設計五臺攝像機拍攝整個與會區,在會場中前方正對主席臺位置設計兩臺高清攝像機,用于拍攝主席臺全景及主席臺或配合攝像聯動系統拍攝演講臺相關發言人員的特寫;在拼接屏正中間增加安裝一臺高清攝像機,支架安裝,該攝像機可拍攝會場首排全景或配合聯動系統拍攝發言人員的特寫;在會場選擇設計兩臺移動攝像機,主要用于對會場領導或會場全景拍攝。

攝像機拍攝的視頻即可以作為本地播放顯示,也可以通過遠程視頻會議系統傳輸?shù)竭h端會議室播放顯示。

 輔流:在視頻會議系統中,除攝像機拍攝的現場視頻外,還需要便攜本的視頻等作為現場會議的補充輸入,滿足培訓、學習、匯報等各種會議應有場景,輔流視頻源既可以作為本地會場的輔流輸出,也可以作為遠端會場的輔流輸出。演講臺設計一個輸入接口,主席臺及觀眾首排均設計兩個視頻輸入接口,該接口對應的接入對象一般是筆記本電腦,其通用接口為VGA接口。

 電視墻:電視墻服務器信號通過矩陣將信號切給大屏拼接處理器或反看屏,進而在液晶大屏及反看屏上顯示出來。

2. 視頻輸出

主會場:本設計中,主顯示區6*3 46寸液晶拼接墻,返看顯示區設計采用兩臺55寸電視機,解決與會區人員視頻觀看問題,電視機根據會議具體場景,其播放的內容可以在本地攝像機視頻源、本地輔流視頻源、遠程攝像機視頻源和遠程輔流視頻源等之間選擇。主顯示液晶拼接采取支架方式安裝固定在會場主席臺的前端。

設備間:使用4*3監視器作為觀看分會場及主會場輪詢使用。

3. 音頻輸入

在麥克風音頻輸入處理:會場發言人員采用無線數字會議系統。麥克風拾音后,即可以在本地會場擴音播出,也可以通過視頻會議系統傳送到遠端會場播出。

輔流音頻源輸入處理:筆記本電腦輔流音頻源都為左右立體聲音頻,是雙聲道音頻源,而上面描述的麥克風音頻信號是單聲道音頻源;本設計中,將麥克風和輔流音源接到音頻處理器上,通過音頻處理器將音頻處理之后輸出給會議終端,視頻會議終端將信號返回給音頻處理器,通過音頻的矩陣分配功能,輸出到功放、音箱。

4. 音頻輸出:為與會區設計二對全頻音箱及一對吸頂音箱,該音箱播放本地音頻 遠端會場音頻;前置音箱對稱放置在主顯示設備兩側處嵌墻安裝,輔助音箱分別吊掛在兩側的側墻上,使得整個會場的聲場均勻。通過音頻線纜和機房設備間的音頻發送設備互連,該對主擴音音箱必須為與會區域提供95dB~105dB的聲壓級。

5. 視頻切換:攝像機、桌面插、終端及電視墻服務器的視頻信號通過線纜傳輸給矩陣,根據實際需求將視頻信號切換到顯示設備,該矩陣通過中控系統控制,實現一鍵式切換。

6. 中控系統:使用中控系統,便于會議管理人員將會場中的設備統一有效地管理起來,方便會議召開前的會議準備、會議中的調度、會后系統的關閉等。如果不使用中控控制系統,每個需現場控制的設備都有自己的控制方式、控制軟件和控制界面等,在會場的現場控制中,會議管理人員容易手忙腳亂,影響會議調度的效率和準確性,使用中控控制系統,統一了控制方式和控制界面,會議管理人員操控輕松,即使無技術背景的人員經過簡單培訓也可以勝任會議管理。

使用效果:

本次計劃的高清會議系統建設完成后,能滿足教委的使用效果有兩項:

一是教學資源共享使用效果:本次高清會議系統建設完成后,可以滿足學校教學業務的多樣性,分為全校日常工作開展、教學資源的深入應用及教學網絡直播等成果;

    二是協助完善教學的使用效果:本次建設完成的高清視頻會議系統的其它應用場景,分為快速靈活多樣的快速響應方式、召開應急視頻會議、其它性質的會議協商(不可預測的突發情況)提前做好充分的準備,提高應急工作能力及遠程應急指揮等成果。
